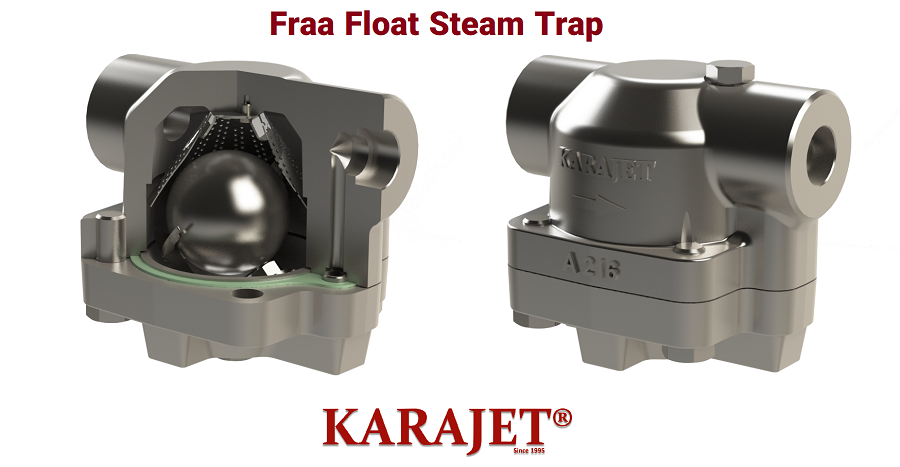

تله بخار شناور آزاد -فری فلوت

معرفی کوتاه

تله بخار شناور آزاد کاراجت (Free Float Steam Trap) ، نوعی از استیم تراپ های مکانیکی بوده و با استفاده از اختلاف چگالی و سطح  قرار گیری کندانس و بخار، آن ها را از یکدیگر تشخیص داده و هر گاه کندانس وارد محفظه ی این تله بخار گردد می تواند گوی شناور آزاد که یک گوی فلزی توخالی و بدون درز است را از نشیمنگاه خود که بر روی دستک حساس به دما و اوریفیس خروجی قرار دارد جدا کند و از طریق اوریفیس از سیستم خارج گردد، این مکانیزم با خروج کامل کندانس و پر شدن محفظه تله بخار از بخار زنده باعث بسته شدن اوریفیس خروجی با گوی شناور می گردد.

#استیم_ترپ_فری_فلوت  #استیم_تراپ_فری_فلوت  #تله_بخار_فری_فلوت #Free_Float_Steam_Trap

استفاده از مکانیزم شناور آزاد (فری فلوت) که تنها یک قطعه متحرک دارد، باعث می‌شود تا عملکرد دستگاه ساده و در عین حال پایدار باشد. این ویژگی عمر مفید بالا و خرابی کمتر را تضمین میکند و عملا باعث صرفه‌جویی قابل توجهی در هزینه‌های تعمیر و نگهداری می‌شود.

مزایا و ویژگی‌های تله بخار Free Float

• طراحی ساده، با یک قطعه متحرک (شناور آزاد)

• سطح تماس زیاد بین شناور و نشیمنگاه که منجر به کاهش سایش و بهبود آب‌بندی میشود

• مقاومت مناسب در برابر ضربه قوچ (Water Hammer)

• تخلیه سریع کندانس و هوا حتی در تغییرات جریان (مناسب برای کاربردهایی که بازیافت کندانس مهم است)

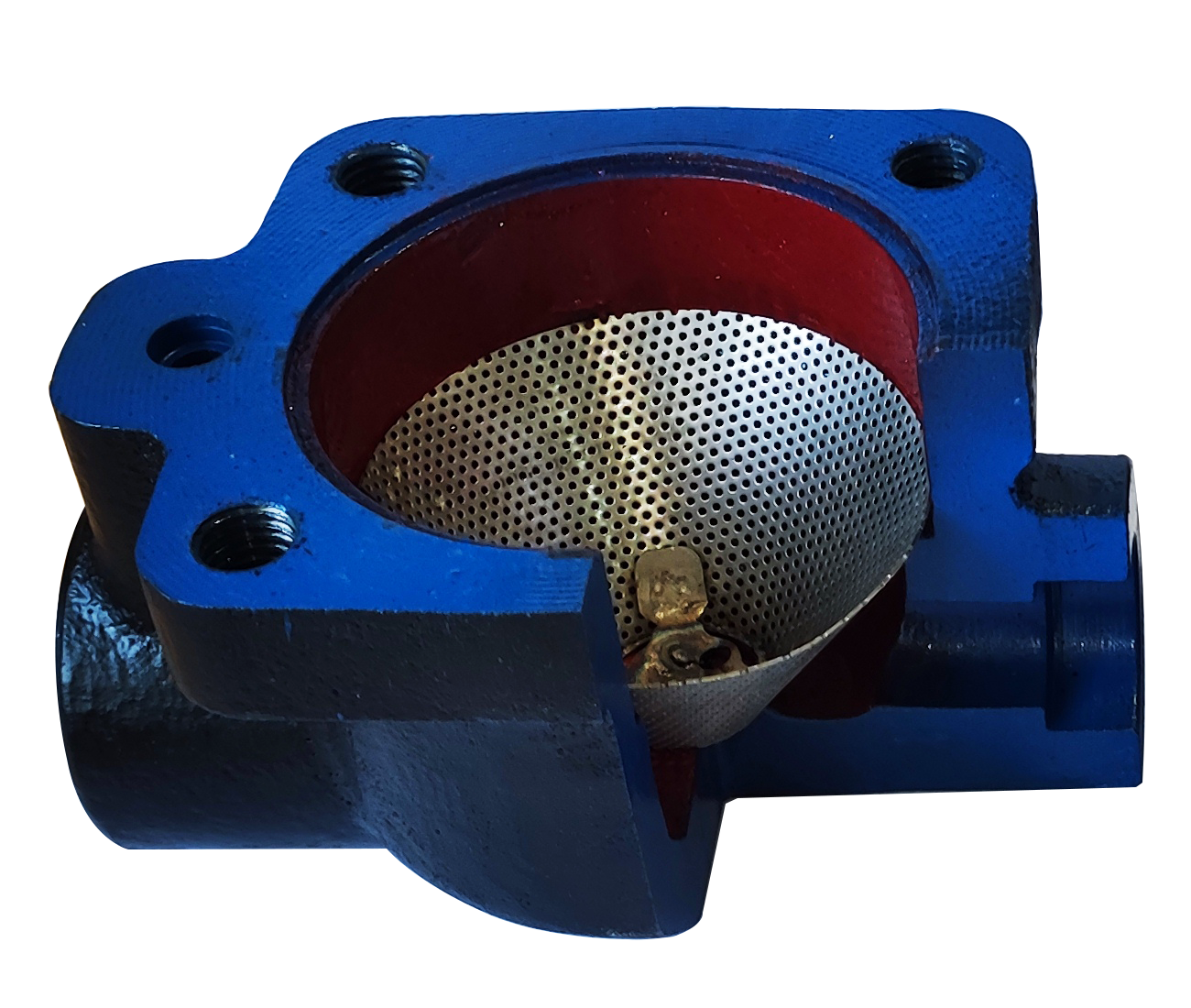

• صافی داخلی از جنس استیل ضدزنگ

نحوه و مراحل عملکرد تله بخار توپ شناور آزاد (Free Float Steam Trap)

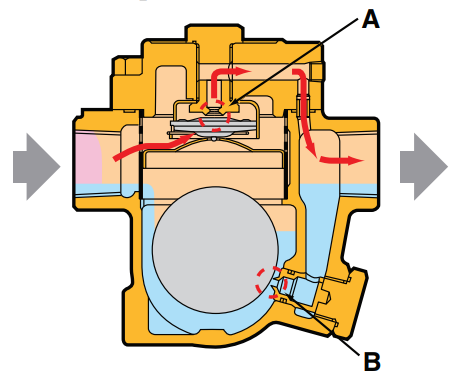

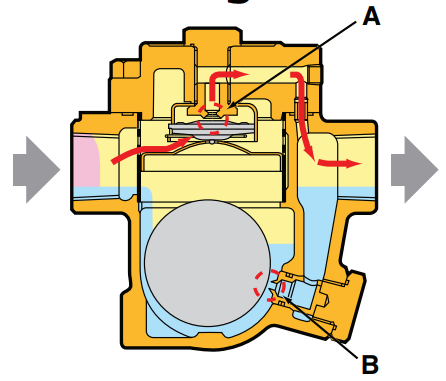

2  Hot Condensate Discharge		1 Start-up Discharge
پس از تخلیه هوا و گاز های دیگر و ورود بخار و کندانس با گرم شدن تله بخار شیر A بسته شده  ولی کندانس کماکان در صورت وجود میتواند توپ شناور را از جای خود بلند کند و از اوریفیس B خارج گردد.		در زمان شروع کار که تله بخار سرد است، رینگ تخلیه هوا مسیر A را باز می‌گذارد تا هوا به‌طور کامل تخلیه شود و شناور هم با بالا آمدن کندانس سرد شده قبلی بالا می آید و اوریفیس خروجی B را باز میگذارد تا کندانس خارج شود

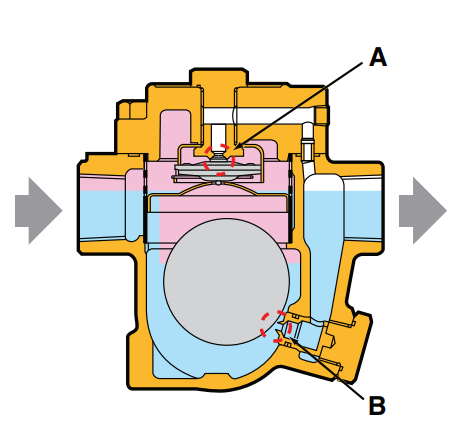

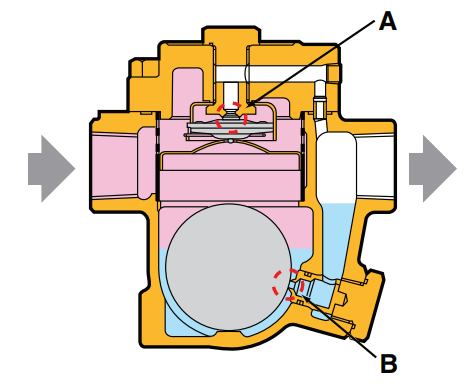

4 Complete Closure		3  Continuous Response
وقتی جریان میعانات به تله متوقف می‌شود، شناور دریچه شیر (B) را که همیشه زیر سطح آب آب‌بندی شده است، می‌بندد. قسمت بالایی با بخار پر می‌شود  و دریچه شیر (A) را بسته نگه می‌دارد. سپس تله کاملاً آب‌بندی می‌شود و از هرگونه نشت بخار  جلوگیری می‌شود.		ورود هوا یا میعانات باقی مانده به تله باعث کاهش دما و انقباض رینگ تخلیه هوا  می‌شود. دریچه شیر A فوراً باز می‌شود تا هوا را تخلیه کند. هنگامی که میعانات با دمای بالاتر وارد می‌شوند، رینگ منبسط شده و دریچه شیر (A) را می‌بندد

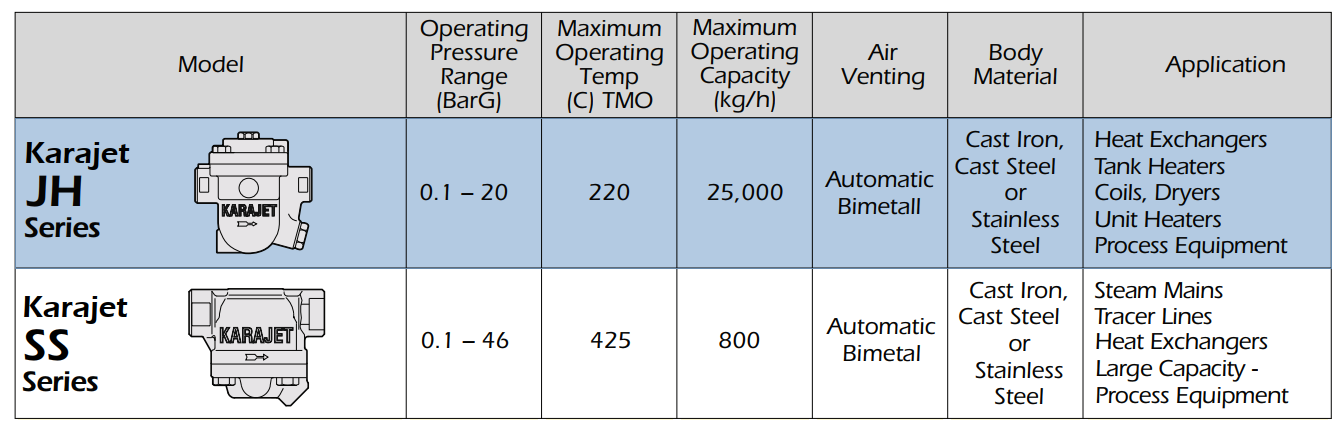

انواع تله بخار های فری فلوت کاراجت

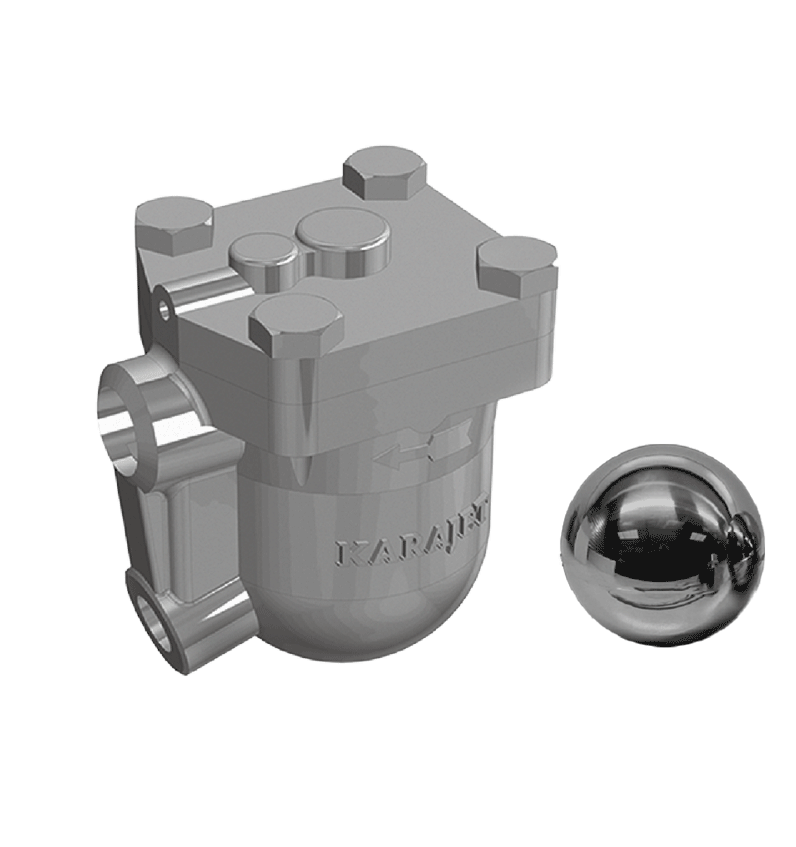

گوی شناور آزاد

در شرکت دانش بنیان کاراجت همه مراحل طراحی و ساخت انواع تله بخار بصورت کاملا بومی و بدون مهندسی معکوس بوده و کاملا ساخت ایران-شرکت کاراجت می باشد، بنابراین گوی شناور آزاد فلزی نیز از این قاعده مستثنی نیست و تولید شرکت کاراجت می باشد.

جمع‌بندی

با توجه به ساختار ساده، قطعات کم و مقاومت بالا، تله بخار شناور آزاد کاراجت انتخابی مناسب برای بسیاری از صنایع از جمله غذایی، شیمیایی، نساجی و غیره است که به عملکرد پایدار و مصرف بهینه انرژی اهمیت می‌دهند.
