اجكتور (به انگلیسی: Ejector) یا جت پمپ وسیله‌ای برای ایجاد خلا، جابجايی، تراكم يا اختلاط گازها، بخارات، سيالات و جامدات است. اجکتورها وظایفی مشابه پمپ دوار دارند، ولی تفاوت آنها با پمپ دوار در حذف قطعات مكانيكی، محرک شیپوره (ونتوری) و نازل است. همچنین عامل محرک اجکتور مايعات، گازها و بخار دارای فشار است.
وجود تنوع بسيار در كاربرد و مزایای قابل‌توجه و منحصر به فرد اجکتور، باعث گسترش روز افزون و استفاده از آن در صنایع گوناگون گردیده است.

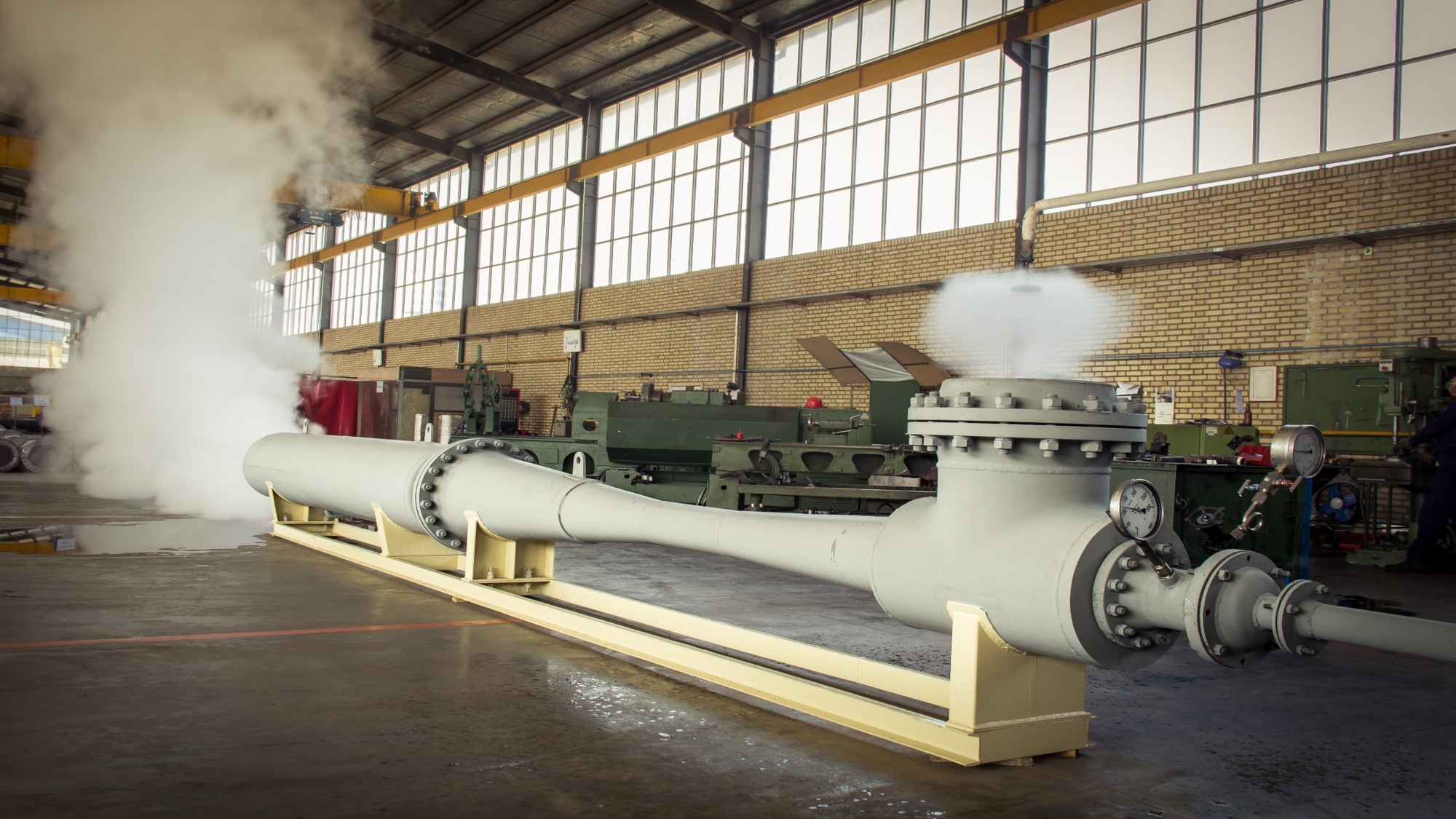

اجکتور های صنعتی کاراجت
اجکتور (Ejector) چیست؟
اجكتورها تجهیزاتی برای ایجاد خلأ، جابه‌جايی، تراكم و/یا اختلاط گازها، بخارات، سيالات و جامدات هستند. عامل محرک در اجکتور، مايعات، گازها يا بخار است. اجکتورها در دسته بندی تجهیزات مکانیک ثابت بوده و فاقد قطعات متحرک اند. وجود گزينه‌‌های متعدد برای سيال محرک منجر به ایجاد طيف بسيار وسيعی از كاربردها برای اجکتور شده است. این تجهیز بر اساس اصل ونتوری (Venturi Effect) عمل کرده و از یک سیال محرک با سرعت بالا برای کشیدن و فشرده‌سازی سیال دیگر استفاده می‌کند. در نتيجه اين عمل سرعت جریان ترکیبی در دیفیوزر اجکتور کاهش یافته و فشار افزایش می‌یابد.
شرکت دانش بنیان کارا صنعت تدبیر پایا با بیش از سه دهه تجربه طراحی، محاسبه و ساخت اجکتور برای فرآیندهای گوناگون صنعتی، آماده ارائه انواع اجکتور برای صنایع مختلف از جمله نفت، گاز، پتروشیمی، نیروگاهی، فولاد، شیمیایی و غذایی است.
انواع اجکتور، دسته‌بندی اجکتورهای کاراجت
دسته‌بندی اجکتورها بر اساس دو عامل سیال محرک و سیال مکش قابل انجام است که در ادامه به بررسی هردو پرداخته می‌شود.
دسته بندی کلی :
✅ اجکتور بخار: از انرژی بخار برای ایجاد خلأ و مکش استفاده می‌کند. پرکاربرد در صنایع پالایشگاهی، نیروگاه‌ها و وکیوم پکیج های چند مرحله ای.
✅ اجکتور مایع: از آب یا مایعات دیگر برای مکش گازها استفاده می‌کند، مناسب برای سیستم‌های وکیوم چند مرحله ای و سیستم های فشار افزایی گاز فلر.
✅ اجکتور گازی: با استفاده از فشار یک گاز، گازهای دیگر را جابه‌جا می‌کند. ایده‌آل برای فرایندهای شیمیایی دارای گازهای خورنده و سیستم های بازیابی گاز های فلر.
اما اگر بخواهیم دقیق تر دسته بندی اجکتور ها را بررسی کنیم می توانیم از جدول اجکتور های کاراجت استفاده نمائیم:
| براساس سیال مکش (Suction) | براساس سیال محرک (Motive) | |||
| محرک گاز | محرک بخار | محرک مایع | ||
| مکش گاز | جت ونتیلاتور | |||
| جت کمپرسور | ||||
| اجکتور خلاء | ||||
| مکش مایع | اجکتور گاز- مایع | |||
| مکش جامد | اجکتور گاز- جامد | اجکتور بخار- جامد | ||
ساختار اجکتورهای کاراجت
| 1. Motive fluid chest | 5. Outlet diffuser |
| 2. Motive nozzle | A. Motive flow at pressure of Ptr |
| 3. Nozzle head | B. Suction flow at pressure of Ps |
| 4. Inlet diffuser | C. Mixed flow at discharge pressure of Pd |
اجزای اصلی اجکتور :
✅ نازل (Motive Nozzle): سیال محرک (مثلاً بخار دارای فشار 3 تا 50 بار) از طریق این نازل عبور کرده و به سرعت بالایی می‌رسد که این افزایش سرعت باعث کاهش فشار در محفظه مکش می‌شود (مثلاً از 1 بار به 0.1 بار).
✅ محفظه مکش (Suction Chamber): در اثر کاهش فشار ناشی از جریان سریع سیال محرک در خروجی نازل، سیال دیگری از طریق این محفظه به داخل مکیده می‌شود.
✅ دیفیوزر (Diffuser): پس از ترکیب دو سیال، سرعت کاهش یافته و فشار دوباره افزایش می‌یابد تا مخلوط خروجی با فشاری مناسب از اجکتور خارج شود.
کاربردهای اجکتور در صنایع مختلف
اجکتورهای کاراجت به دلیل عملکرد ساده، هزینه نگهداری پایین و توانایی ایجاد خلأ در ظرفیت‌های مختلف، در صنایع متعددی مورد استفاده قرار می‌گیرند. در ادامه برخی از کاربردهای مهم اجکتورها آورده شده است:
1. صنعت نفت، گاز و پتروشیمی
✅ بازیافت گازهای فلر (Flare Gas Recovery): اجکتورها می‌توانند گازهای کم‌فشار را جمع‌آوری کرده و مجدداً به سیستم بازگردانند، که باعث کاهش آلاینده‌ها و افزایش بهره‌وری می‌شود.
✅ جداسازی و تصفیه گازها: در فرآیندهای پالایشگاهی، اجکتورها برای جداسازی ترکیبات مختلف مانند H₂S و CO₂ از جریان‌های گازی استفاده می‌شوند.
✅ خلأ در برج‌های تقطیر: برای بهبود کارایی جداسازی و کاهش دمای جوش، اجکتورها در برج‌های تقطیر مورد استفاده قرار می‌گیرند.
2. نیروگاه‌ها و صنایع تولید برق
✅ سیستم‌های خلا چند مرحله ای : ترکیب سری از اجکتورها در کنار کندانسورها برای کاهش فشار در توربین‌های بخار و بهبود راندمان نیروگاه‌های سیکل ترکیبی.
✅ خنک‌سازی و کنترل فشار: در بویلرها و سیستم‌های تولید بخار نیروگاه های حرارتی، اجکتورها برای ایجاد خلأ و کنترل فشار استفاده می‌شوند.
3. صنایع شیمیایی و دارویی
✅ خشک‌کردن و تبخیر مواد: در فرآیندهای کریستالیزاسیون، خشک‌کن‌های تحت خلأ و تبخیر، اجکتورها باعث تسریع فرآیند و بهبود کیفیت محصول نهایی می‌شوند.
✅ ایجاد خلأ در راکتورهای پلیمر: برای کاهش دمای واکنش و کنترل دقیق فرآیندهای شیمیایی، از اجکتورها استفاده می‌شود.
4. صنایع غذایی و لبنیات
✅ تغلیظ رب گوجه فرنگی، شیر و آبمیوه: اجکتورها برای کاهش فشار و تسریع فرآیند تبخیر در دستگاه‌های تغلیظ‌کننده (Evaporator) به کار می‌روند.
✅ خشک‌کن‌های پاششی (Spray Dryer): در تولید پودرهای غذایی و دارویی، اجکتورها به ایجاد خلأ برای بهبود کیفیت و کاهش دمای خشک‌کردن کمک می‌کنند.
5. صنایع فولاد و متالورژی
✅ خلأ در ریخته‌گری و ذوب فلزات (وکیوم پکیج 5 مرحله ای): اجکتورها در فرآیندهای خاص مانند فولادسازی تحت خلأ (VOD و VD) برای کاهش میزان ناخالصی‌ها و بهبود کیفیت فولاد آلیاژی به کار می‌روند.
6. تصفیه آب و فاضلاب
✅ تزریق گاز در سیستم‌های تصفیه آب: اجکتورها برای اختلاط گازهایی مانند اکسیژن و ازن در آب به منظور ضدعفونی و بهبود کیفیت آب استفاده می‌شوند.
✅ ایجاد خلأ در سیستم‌های مکش فاضلاب: در برخی تصفیه‌خانه‌ها، اجکتورها برای انتقال فاضلاب و کنترل فشار در سیستم‌های لجن فعال به کار می‌روند.
ویژگی‌های متمایز اجکتورهای کاراجت
- مکانیزم نسبتاً ساده و بدون قطعات متحرک
- طول عمر بالا
- راندمان بالا، به دلیل نداشتن قطعات متحرک، اجکتورها در مقایسه با کمپرسورهای دوار می‌توانند 20 تا 40 درصد مصرف انرژی کمتر داشته باشند.
- مناسب برای خلأ های تا 0/1 میلی‌بار
- قابليت ساخت از انواع مواد (اطمينان از سازگاری با جريان‌های مكش)
- قابليت ايجاد هر نوع خلاء برای دبی‌های كوچك تا بزرگ ( 10 تا 2،000،000 مترمکعب بر ساعت)
- هزينه نگهداری پايين
- قابليت اطمينان بالا و عملكرد ايمن و بر اساس استاندارد
- هزينه بهره‌برداری پايين در نتيجه طراحی حرفه‌ای و انطباق دقيق با نياز‌های طرح
- نصب آسان و راه‌اندازی سريع
نحوه کارکرد اجکتور (انیمیشن)

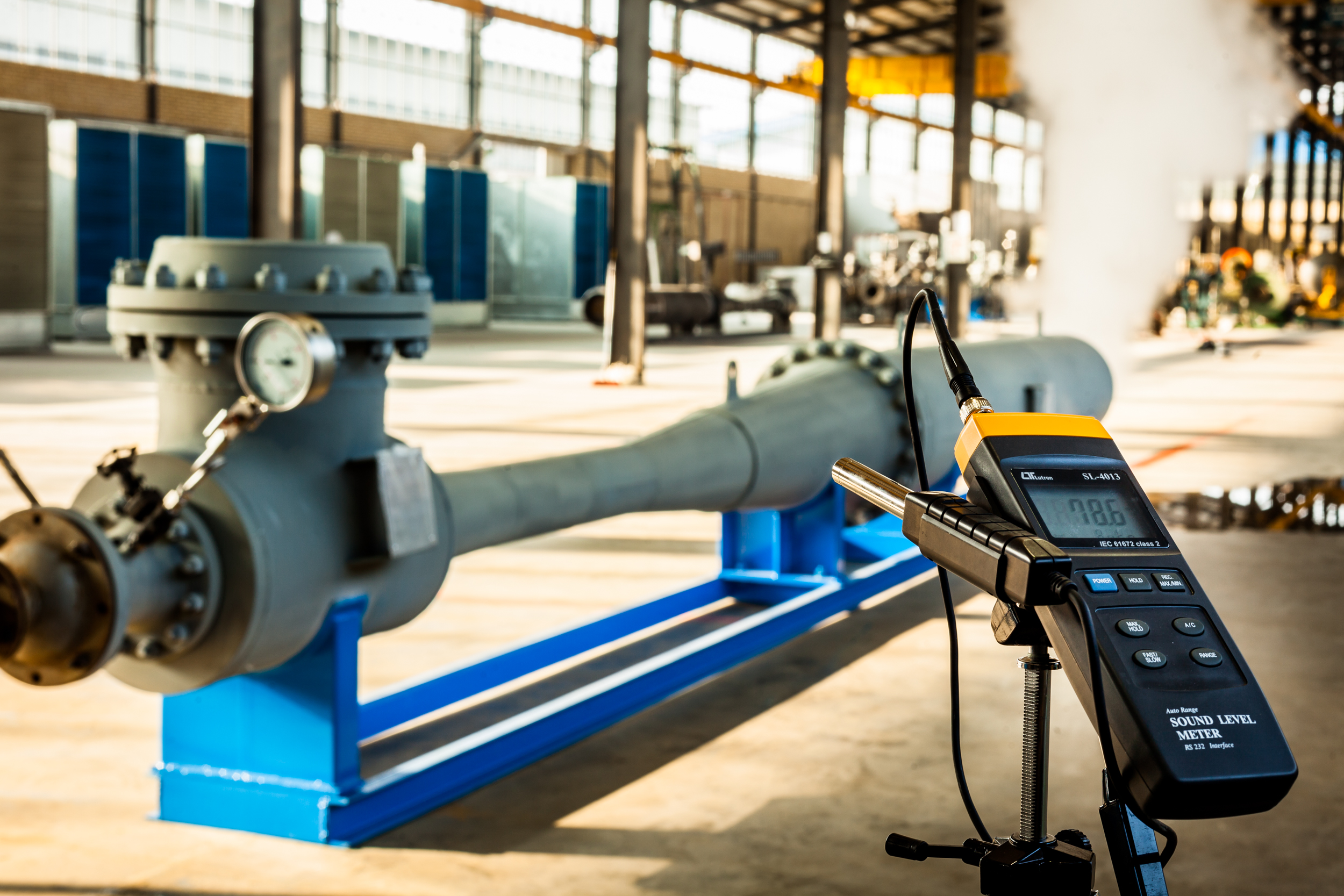

برای دیدن ویدئوی تست عملکردی اجکتور بخار روی این لینک کلیک کنید.
__________________________________________________________________________________________________
کاتالوگ اجکتورهای شرکت کاراجت را می توانید از لینک زیر دانلود کنید.
