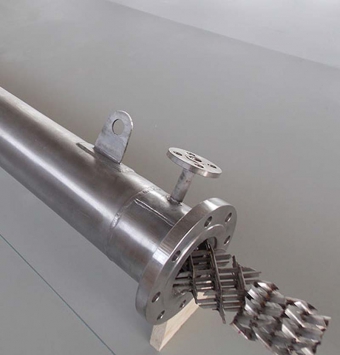

استاتیک میکسر-Static Mixer

بازدید : 2465   |

. میکسر های استاتیک را می توان در طیف گسترده ای از فرآیندهای عملیاتی ، از جمله دوزینگ، پراکنده سازی، مبدل جریان حرارتی و تشکیل امولسیون به کار برد. معمولاً سیالات مخلوط شونده مایع هستند اما می‌توان از میکسرهای استاتیک برای اختلاط جریان‌های گازی، پراکنده کردن گاز به مایع یا ترکیب مایعات مخلوط نشدنی استفاده کرد.
پیشنهاد می کنیم با مطالعه قسمت توضیحات بیشتر ، به طور کامل با استاتیک میکسر آشنا شوید.

استاتیک میکسر چیست ؟

میکسرهای استاتیک یا میکسرهای بی حرکت اخیرا به تجهیزات رایجی در صنایع تبدیل شده اند. میکسرهای استاتیک ممکن است به صورت یک طرفه در یا در یک حلقه جریان برگشتی به کار برده شوند تا عملکرد یک همزن معمولی را تکمیل نموده و یا حتی جایگزین آن باشد. استفاده از این نوع میکسرها در فرآیندهای پیوسته به جهت این که با صرف هزینه کمتر عملکرد مشابه و گاهی اوقات بهتر از همزن های معمولی را می توان به دست آورد رواج بیشتری پیدا کرده است.استاتیک میکسر دستگاهی برای مخلوط کردن سیالات بکار می رود. قطر این تجهیز می تواند از چند میلی متر تا چندین متر باشد. این تجهیز در طول بسیار کمی از لوله، درجه بالایی از همگن سازی را فراهم می کند.

میکسرهای ایستا به دلیل نداشتن قطعات متحرک معمولاً انرژی کمتری مصرف نموده و نیاز به نگهداری کمتری دارند. این تجهیزات کنترل غلظت و مقیاس پذیری بیشتری را در سیستم های ناپیوسته ارائه داده و می توانند همگن سازی خوراک ها را با حداقل زمان ماند انجام دهند. در ضمن این تجهیزات قابلت ساخت از اغلب مواد رایج را دارند.

استاتیک مسکیر چیست؟شرکت کاراجت

همچنین در مورد جت میکسر بخوانید

پیشنهاد می کنیم با مطالعه کاتالوگ شرکت کاراجت ، استاتیک میکسر را کامل بشناسید.

کاتالوگ استاتیک میکسر شرکت کاراجت

طراحی میکسر استاتیک

طراحی رایج یک میکسر استاتیک شامل احجام ثابتی است که المان نامیده می شوند و آنها را می توان در مسیر لوله ها، برج ها و راکتورها نصب نمود. هدف اصلی وجود این المان ها توزیع نمودن سیال در جهتی متداخل با جریان اصلی است. عملکرد و اثر بخشی این توزیع تابعی از شیوه طراحی و تعداد المان های به کار رفته می باشد. در مقیاس تجاری میکسرهای استاتیک با طیف های هندسی گسترده ای تولید شده و اغلب برای بهینه سازی در کاربردهای خاص پارامترهای قابل تنظیمی دارند. این المان ها معمولا به صورت سری در مسیر قرار می گیرند. یکی از پارامترهای مهم در ساخت یک میکسر استاتیک نسبت ابعادی است که به عنوان نسبت طول به قطر یک المان تعریف می شود. میکسرهای تجاری معمولاً پارامترهای استاندارد و از پیش تعیین شده ای دارند که به طور کلی می توان آن ها را در طیف کاربردی وسیعی استفاده نمود و عملکرد مناسبی را دریافت کرد زیرا که برای این مدل ها داده های تجربی بسیاری وجود دارد. در اغلب موارد استفاده از همین طرح های استاندارد از پیش تعیین شده توصیه می شود. به طور کلی در مقایسه با میکسرهای پره دارد میکسرهای استاتیک بازدهی بسیار بالاتری داشته و عملکرد آنها بهتر می توان کنترل نمود.

انواع استاتیک میکسر

از استاتیک میکسر در کجا می توانیم استفاده کنیم؟

 استاتیک میکسر در صنایع بسیار مهمی استفاده می شود. میکسرهای استاتیک یا ایستا در انواع صنایع و فرآیندهای اختلاط مانند تولید پلیمر، شیمیایی، صنایع غذایی، انتقال حرارت، داروسازی و تصفیه فاضلاب کاربرد دارند. این موارد شامل اختلاط مایعات در جریان تک فاز، انتقال حرارت، تزریق گاز در فاز مایع، تزریق یک فاز آلی غیر قابل اختلاط به صورت قطره ای در یک فاز مایع، اختلاط سه فازی و مخلوط کردن مواد جامد می باشند. میکسرهای استاتیک را می توان در تمامی سیستم ها از جمله مایع - مایع (استخراج مایع)، مایع - گاز (جذب)، جامد - مایع (دوغاب ها) و جامد - جامد (ترکیب مواد جامد) استفاده نمود. از این تجهیزات همچنین در تولید مواد یک بار مصرف مانند اپکسی های خورنده و درزگیرها نیز استفاده می شود. فضای مورد نیاز پایین، قیمت و هزینه نگه داری کم، زمان ماند ناچیز، کاهش تولیدات محصولات ناخواسته و امنیت بالا از جمله دلایلی است که استفاده از این تجهیز را ترویج می بخشند.

انواع استاتیک میکسر:

استاتیک میکسرهای شرکت کارا صنعت در انواع مختلفی تولید می شوند:

- KMS: دارای روبانهای پیچ خورده به سمت چپ و راست به صورت متناوب است. این نوع برای هر دو نوع سیال لمینار و توربولنت مناسب است

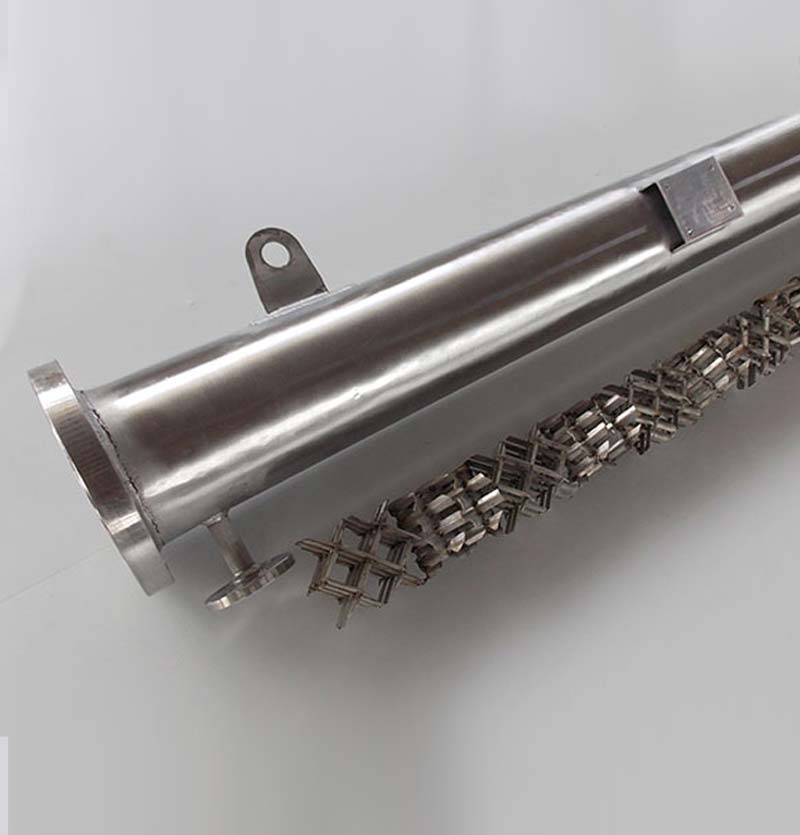

- SMX: دارای لبه های راهنما با تقاطع 45 درجه نسبت به محور لوله است. این نوع برای هر دو نوع سیال لمینار و توربولنت مناسب است. به طور ویژه برای اختلاط جریان آرام استفاده می شودSMX: دارای لبه های راهنما با تقاطع 45 درجه نسبت به محور لوله است. این نوع برای هر دو نوع سیال لمینار و توربولنت مناسب است. به طور ویژه برای اختلاط جریان آرام استفاده می شود.







  • SMV: دارای ورق های موج دار با زاویه 30 الی 45 درجه نسبت به محور لوله است. این مدل فقط در جریان آشفته قابل استفاده است. برای اختلاط مایع در مایه، گاز در مایع و بلعکس مناسب است.







  • LPD: دارای تعدادی صفحه نیم بیضی که به صورت نامتقارن در یک هوزینگ لوله ای چیده شده اند. در جریان های با اشفتگی بالا و کم قابل استفاده اند. هنگامی که افت فشار کم مورد نیاز باشد، مناسب هستند.





مزایا

  1. عدم نیاز به نگه داری
  2. قیمت اولیه و هزینه های جانبی پایین
  3. از آنجا که میکسرهای ایستا قطعات متحرک ندارند تمام انرژی صرف اختلاط می شود.
  4. عمر بالا به دلیل عدم وجود قطعات متحرک

محدودیت ها

  1. افت فشار جریان.
  2. احتمال ایجاد گرفتگی در مسیر.
