برای درک بهتر پمپ کندانس ابتدا باید بدانیم معنی کلمه کندانس چیست و چه تفاوتی با آب مایع معمولی دارد، کندانس، بخار تقطیر شده یا میعانات گازی به مایعی گفته می‌شود که از تبدیل بخار به مایع دراثر کاهش دما یا افزایش فشار به وجود می‌آید. وقتی بخار در سیستم‌های حرارتی و صنعتی مانند دیگ‌های بخار یا خطوط انتقال بخار خنک می‌شود، به حالت مایع بازمی‌گردد و این مایع همان کندانس است.  >>بیشتر بخوانید

پمپ کندانس میتواند مایعات جمع آوری شده را تا چه ارتفاعی در بالادست پمپ کند ؟

برای پاسخ به این سوال باید مفهوم فشار بخار محرک، فشار برگشتی سیستم و قوانین مکانیک سیالات را تا حدودی درک کنیم چون در این پمپ های کندانس فشار بخار است که نیروی رانش را تامین می کند و سیال کندانس را پمپاژ می کند.

در تئوری هر 1 بار فشار میتواند ستون آب را 10 متر بالا ببرد پس بعنوان مثال اگر یک پمپ کندانس از یک خط بخار 1 یا 1/2 اینچ با فشار 3 بار بهره ببرد می تواند کندانس را تا ارتفاع 30 متر به بالا پمپاژ کند اما در عمل با در نظر گرفتن فشار برگشتی و افت فشار بخار محرک این ارتفاع را بصورت مفید 15 الی 20 متر درنظر می گیرند.

بنابراین پمپ کندانس مثال فرضی ما می تواند با دریافت یک انشعاب از خط بخار با فشاری در حد 3 بار، کندانس را تا 20 متر به بالادست پمپاژ نماید.



مهمترین ویژگی های پمپ کندانس کاراجت

1. جلوگیری از وقوع " Stall " یا گیر افتادن میعانات در مبدل های حرارتی

 حذف پدیده ضربه قوچ و جلوگیری از آسیب و ضربه به تجهیزات و افزایش ایمنی

جلوگیری از خوردگی و خرابی ناشی از تجمیع کندانس

افزایش کیفیت محصول با کنترل دمای پیوسته

2. بازیافت حرارتی کندانس

 کاهش مصرف انرژی کارخانه به دلیل بازیابی کندانس گرم

 کاهش هزینه تصفیه آب با استفاده مجدد کندانس تخلیه شده

کاهش هزینه ناشی از تصفیه آب و دفع پساب به محیط زیست

 3. عدم وجود کاویتاسیون

بازیابی کندانس تا دمای  250درجه سانتیگراد بدون ایجاد کاویتاسیون

عدم نیاز به تعمیر یاتاقان، پروانه و آب بندهای مکانیکی موجود در پمپ های گریز از مرکز

 4. بدون نیاز به نیروی برق

مناسب استفاده در مکان های بدون امکان تامین برق

مناسب استفاده در مکان های با وجود خطر انفجار و آتشسوزی

مکانیزم قابل اعتماد و عدم نیاز به تجهیزات کنترل سطح پیچیده

نصب و تعمیر آسان و سریع

نحوه عملکرد پمپ کندانس کاراجت

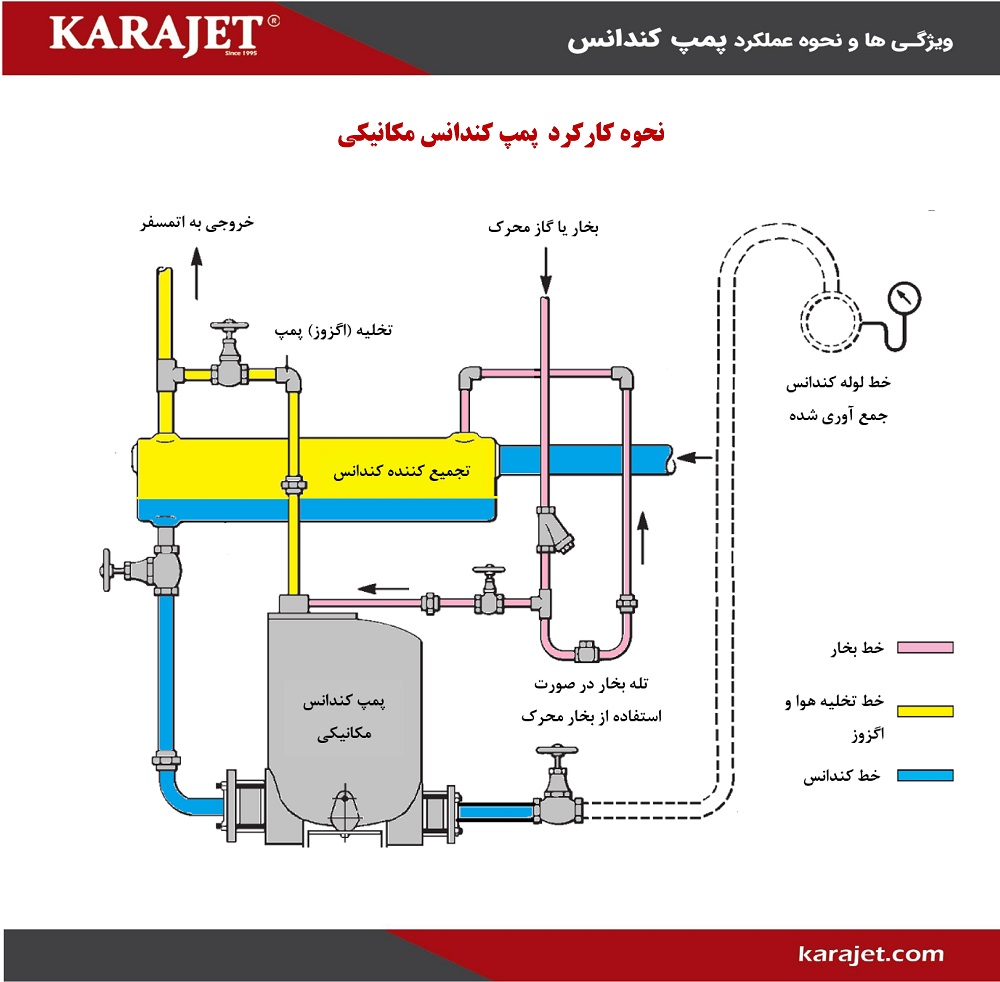

استفاده از بخار مازاد موجود در خطوط لولهنحوه کارکرد پمپ کندانس مکانیکی پمپ مکانیکی با محرک بخار و گاز توانایی تخلیه کندانس با دمای بالا برای بازگشت به دیگ بخار را دارد. همچنین می توان از این پمپ برای انتقال آب و سایر مایعات به ارتفاع بالا و یا سایر نقاط دوردست استفاده کرد.

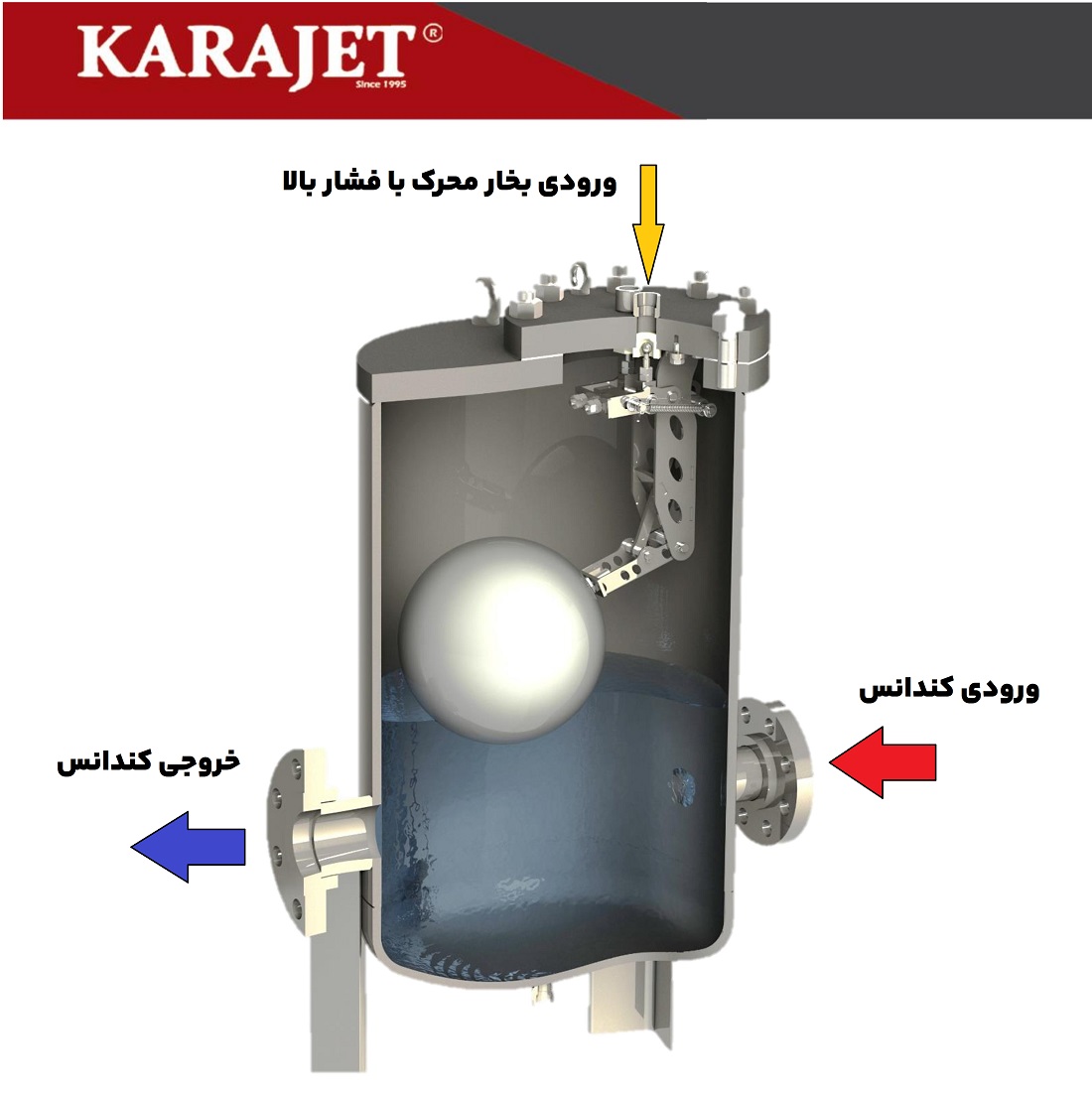

پمپ کندانس مکانیکی شامل مخزن پمپ، شناور با مکانیزم عملکرد مکانیکی و مجموعه ای از شیرهای ورودی و خروجی برای کنترل جهت جریان و ظرفیت است. باز و بسته شدن جریان ورودی بخار محرک و خروجی اگزوز، پر شدن و تخلیه کندانس را کنترل می کنند. هنگامی که شناور به سمت بالا حرکت می کند، در بالاترین نقطه کاری سبب باز شدن دریچه بخار محرک میشود، این بخار پر فشارمی تواند نیروی لازم برای تخلیه کندانس تا فشار بالادست را تامین کند. زمانی که کندانس تخلیه شده و شناور به پایین ترین نقطه کاری می رسد دریچه بخار محرک بسته و دریچه خروجی اگزوز باز میشود تا با کاهش فشار داخلی مخزن پمپ، کندانس به داخل پمپ راه پیدا کند.

___________________________________________________________________________________________________________

سوالات متداول فنی - پمپ کندانس مکانیکی کاراجت

1.چرا پمپ‌های دوار در انتقال کندانس دچار مشکل خواهند شد؟

افت فشار در دهانه مکشِ پمپ باعث می‌شود آبِ داغ فوراً تبخیر شده و حباب بسازد. ترکیدن این حباب‌ها موجب پدیده کاویتاسیون در پره ها می شود، اما پمپ کندانس مکانیکی کاراجت با حذف قطعات متحرک، با استفاده از فشار گاز محرک (بخار یا هوا) کار می‌کند. در نتیجه، مفهوم افت فشار مکش کاملاً حذف شده و دستگاه می‌تواند سیال با دمای بسیار بالا را بدون کوچک­ترین آسیب مکانیکی پمپاژ کند.

۲. تفاوت بین پمپ کندانس مکانیکی و تجهیزاتی که با نام پاورترپ (PowerTrap) شناخته می‌شوند چیست؟

تفاوت اصلی در کاربرد و طراحی خروجی آن‌هاست.

در فرآیندهایی که جریان کندانس غیرپیوسته است، استفاده مستقل از پمپ کندانس می‌تواند منجر به از دست رفتن بخار زنده شود. پاورترپ به طور همزمان وظیفه پمپ و تله بخار را انجام می‌دهد. در بخش خروجیِ پاورترپ، یک مکانیزم تله نظیر یک گوی ثانویه تعبیه شده است. در شرایطی که جریان کندانس متوقف می‌شود، این مکانیزم مسیر را مسدود می‌کند تا از عبور بخار زنده جلوگیری شود.

در فرآیندهایی که حجم بالایی از کندانس به صورت پیوسته و مداوم جریان دارد (مانند خروجی مبدل‌های حرارتی بزرگ)، پمپ کندانس مکانیکی کاراجت به دلیل استهلاک پایین و قابلیت اطمینان بالا، بهترین انتخاب است. این دستگاه با تفکیک عملکرد تله بخار، منحصراً به عنوان یک پمپ برای انتقال کندانس طراحی شده است.

3. میزان مصرف انرژی (سیال محرک) در پمپ‌های کندانس مکانیکی کاراجت چقدر است؟

فرآیند پمپاژ در این تجهیز از نوع جابجایی مثبت و فشار ثابت است؛ به این معنی که سیال محرک صرفاً فضای خالی‌شده توسط کندانس را پر می‌کند. طبق کاتالوگ مشخصات عملکردی سری KJ-CP، برای پمپاژ هر یک تن (۱۰۰۰ کیلوگرم) کندانس در فشار برگشت ۱ بار، تنها حدود ۲ کیلوگرم بخار یا ۷ متر مکعب هوا (معادل هوای آزاد در شرایط اتمسفریک و دمای ۲۰ درجه سانتی‌گراد) مصرف می‌شود.

این مقدار مصرفِ سیالِ محرک در برابر حفظ و بازیافت انرژی حرارتیِ موجود در ۱ تن کندانسِ داغ، قابل چشم‌پوشی است و بازگشت سرمایه  و راندمان ترمودینامیکی کل سیستم بخار را به شدت ارتقا می‌دهد.

4.فشار سیال محرک (Motive Pressure) برای راه‌اندازی پمپ کندانس مکانیکی چقدر باید باشد؟

پمپ‌های کندانس کاراجت به دلیل طراحی بهینه مکانیزم داخلی، انعطاف‌پذیری بالایی در برابر فشار سیال محرک (بخار یا هوای فشرده) دارند. طبق کاتالوگ مشخصات عملیاتی، این پمپ‌ها می‌توانند با فشار محرک بسیار پایین (حداقل 0.3 بار) تا فشارهای بالا (حداکثر 13.8بار) به راحتی کار کنند. البته باید دقت داشت که فشار سیال محرک همواره باید بیشتر از فشار خط برگشت سیستم باشد تا عمل پمپاژ با موفقیت انجام شود.

5. ظرفیت تخلیه در هر سیکل در پمپ‌های سری KJ-CP چقدر است و چه اهمیتی دارد؟

عملکرد پمپ کندانس به صورت چرخه‌ای (پر شدن و تخلیه) انجام می‌شود. ظرفیت تخلیه در هر سیکل حجم کندانسی است که در هر بار عملکرد دستگاه به خط برگشت پمپاژ می‌شود.

این مقدار برای مدل‌های KJ-CP1 تا CP3 به ترتیب برابر با ۸، ۱۴ و ۳۰ لیتر است. بالا بودن این حجم (به خصوص ۳۰ لیتر در هر سیکل برای مدل CP3) باعث می‌شود تعداد دفعات باز و بسته شدن شیرها در ساعت کاهش یابد که این امر مستقیماً موجب افزایش طول عمر دستگاه و کاهش استهلاک قطعات داخلی می‌گردد.

6. مزیت مهندسی و اقتصادی جایگزینی برندهای خارجی با پمپ کندانس مکانیکی کاراجت چیست؟

تفاوت اصلی شرکت دانش بنیان کاراجت این است که ما صرفاً یک تجهیز کاتالوگی نمی‌فروشیم، بلکه یک سیستم یکپارچه پمپ کندانس را برای اولین بار در ایران طراحی و تولید می‌کنیم. جایگزینی برندهای وارداتی با محصول کاراجت سه مزیت برای صنایع دارد:

• سایزینگ اختصاصی و گارانتی عملکرد: برخلاف پمپ‌های وارداتی که ممکن است با شرایط واقعی سایت تطابق نداشته باشند، مهندسین کاراجت پمپ را با محاسبه دقیق سایزینگ و در محل کارخانه تست عملکرد کرده، پس عملکرد نهایی آن را نیز گارانتی می‌کنند.
• دسترسی به قطعات یدکی در اورهال: در زمان تعمیرات اساسی، قطعات یدکی به صورت فوری در دسترس شماست.
• حذف ریسک‌های تامین کالا: با انتخاب کاراجت، چالش‌هایی نظیر زمان‌های طولانی تحویل، مسدود بودن خطوط تامین و نیاز به تخصیص ارز برای خرید تجهیزات و قطعات خارجی کاملاً حذف می‌شود.

___________________________________________________________________________________________________________
