راپچر دیسک

راپچر دیسک چیست؟

راپچر دیسک (Rupture Disc) یا دیسک انفجاری یکی از تجهیزات حفاظت در برابر افزایش بیش از حد فشار است که برای محافظت از مخازن تحت فشار، خطوط لوله و تجهیزات فرایندی مورد استفاده قرار می‌گیرد. راپچر دیسک یک تجهیز غیرقابل برگشت (Non-Reclosing) است؛ به این معنا که در شرایطی که فشار به مقدار تعیین‌شده برسد، المان دیسک گسیخته شده و مسیر مناسبی برای تخلیه فشار ایجاد می‌کند.

برخلاف شیر اطمینان یا Pressure Relief Valve (PSV) که می‌تواند پس از کاهش فشار مجدداً بسته شود، راپچر دیسک پس از عملکرد باید تعویض شود. سرعت عملکرد بالا، ساختار ساده و امکان استفاده در شرایط فرایندی دشوار باعث شده است که این تجهیز در صنایع نفت، گاز، پتروشیمی، شیمیایی، نیروگاهی و سایر صنایع فرایندی کاربرد گسترده‌ای داشته باشد.

نکته: این تجهیز در منابع مختلف گاهی بصورت رپچردیسک، دیسک پاره شونده و همچنین در انگلیسی به هردو صورت Disk و Disc نوشته می شود که همگی به همین تجهیز اشاره دارند. از آنجایی که Disk به لوح فشرده مانند CD اشاره دارد و به دلیل شباهت تولید راپچردیسک و لوح های فشرده از نظر شکل دیسکی و اعمال لیزر بر سطح آن می توان نتیجه گرفت هر دو شکل درست هستند.

نحوه عملکرد راپچر دیسک

راپچر دیسک به‌ گونه‌ ای طراحی میشود که در شرایط عادی سالم باقی بماند و فشار کاری سیستم را بدون هیچ گونه نشتی تحمل کند.

هنگامی که فشار سیستم به بازه فشار ترکیدگی (Burst Pressure) تعیین‌شده  برسد، سطح دیسک از محل شیار های لیزر شده زمان طراحی، گسیخته شده و یک مسیر عبور برای تخلیه سریع سیال ایجاد می‌کند.

عملکرد راپچر دیسک به پارامترهای مختلفی از جمله فشار ترکیدگی، دمای کاری، فشار سمت دیگر دیسک، فشار برگشتی یا Back Pressure، نوع سیال، شرایط نصب و طراحی دیسک وابسته است.

از آنجا که راپچر دیسک یک تجهیز یک‌بارمصرف است، پس از عملکرد باید با یک دیسک جدید جایگزین گردد.

انواع راپچر دیسک :

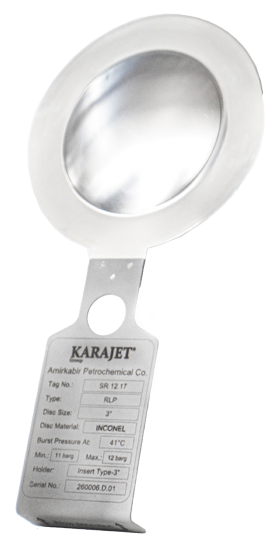

راپچر دیسک Forward Acting

در راپچر دیسک‌های گنبدی مستقیم  Forward Acting، فشار فرایند به یک سمت مشخص از المان دیسک وارد می‌شود. با افزایش فشار، تنش در دیسک افزایش پیدا کرده و در فشار تعیین‌شده، دیسک پاره می‌شود.

این طراحی در بسیاری از کاربرد های عمومی و صنعتی مورد استفاده قرار می‌ گیرد.

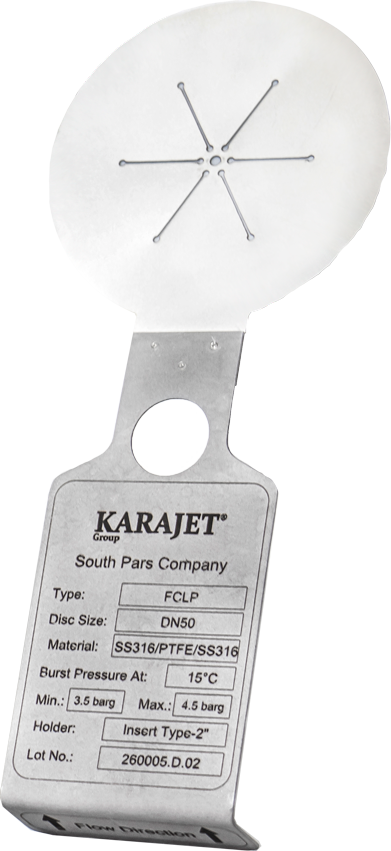

راپچر دیسک Flat - Multi Layer

راپچر دیسک‌های Composite از چند لایه یا چند ماده تشکیل می‌شوند. استفاده از ساختار چندلایه می‌تواند برای دستیابی به شرایط خاص فشار عملکرد، بهبود مقاومت در برابر خوردگی یا ایجاد خواص مناسب برای سیال فرایندی انجام شود.

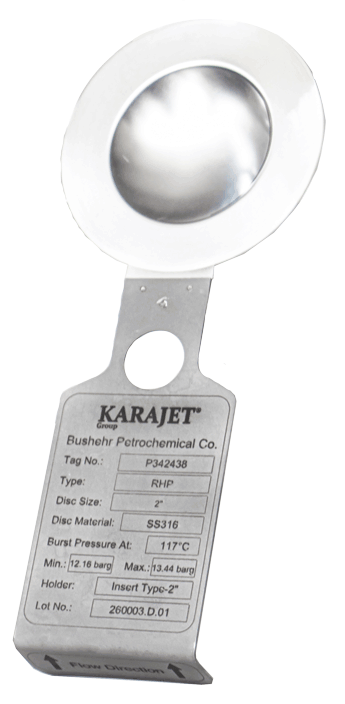

راپچر دیسک Reverse Acting

در راپچر دیسک Reverse Acting یا Reverse Buckling، المان دیسک به‌گونه‌ای طراحی شده است که با رسیدن فشار به مقدار مشخص، ابتدا دچار کمانش یا Buckling شده و سپس مکانیزم طراحی‌شده باعث باز شدن دیسک و ایجاد مسیر تخلیه فشار می‌شود.

این نوع طراحی در برخی کاربردهای دارای سیکل‌های فشار و شرایط عملیاتی سخت می‌تواند گزینه مناسبی باشد.

در برخی تجهیزات، فشار عملکرد بسیار پایین است یا احتمال ایجاد خلأ و به اصطلاح، وکیوم شدن مخزن وجود دارد. برای این شرایط می‌ توان از طراحی‌ های معکوس بصورت کرایوژنیک استفاده کرد.

در چنین کاربردهایی، فشار دو طرف دیسک و شرایط واقعی فرآیند باید به‌دقت در هنگام انتخاب بررسی شود.

پنل انفجاری

تفاوت راپچر دیسک و شیر اطمینان PSV

راپچر دیسک و شیر اطمینان هر دو برای حفاظت از تجهیزات در برابر فشار اضافی استفاده می‌شوند، اما عملکرد و ساختار آنها با یکدیگر متفاوت است.

راپچر دیسک یک تجهیز غیرقابل برگشت است و پس از عملکرد باید تعویض شود. در مقابل، شیر اطمینان یا PSV پس از کاهش فشار می‌تواند دوباره بسته شود.

یکی از کاربردهای مهم راپچر دیسک، استفاده از آن در کنار شیر اطمینان است. در این آرایش، راپچر دیسک می‌تواند از شیر اطمینان در برابر سیالات خورنده، آلوده، چسبنده یا سیالاتی که ممکن است باعث خوردگی و گرفتگی مکانیزم شیر شوند، محافظت کند.

در سیستم‌های ترکیبی، نحوه نصب دیسک، هولدر، شیر اطمینان و فضای بین آنها باید مطابق طراحی و الزامات پروژه انجام شود.

فشار ترکیدگی یا Burst Pressure چیست؟

Burst Pressure یا فشار ترکیدگی یکی از مهم‌ترین پارامترها در انتخاب راپچر دیسک است. این پارامتر نشان‌دهنده فشاری است که دیسک تحت شرایط مشخص برای عملکرد در آن طراحی می‌شود.

فشار ترکیدگی را نباید به‌صورت مستقل از دما، فشار کاری، فشار برگشتی و شرایط فشار در دو طرف دیسک در نظر گرفت.

به همین دلیل انتخاب راپچر دیسک صرفاً بر اساس سایز خط یا سایز فلنج انجام نمی‌شود و باید اطلاعات واقعی فرآیند در اختیار سازنده یا تأمین‌کننده قرار گیرد.

پارامترهای مهم برای انتخاب راپچر دیسک

برای انتخاب صحیح راپچر دیسک، اطلاعات زیر باید بررسی شود:

• سایز اسمی تجهیز یا خط
• نوع اتصال و استاندارد فلنج
• فشار ترکیدگی
• فشار کاری
• فشار طراحی
• دمای کاری و دمای طراحی
• نوع سیال فرایندی
• فشار برگشتی یا Back Pressure
• شرایط خلأ
• متریال مورد نیاز
• شرایط خوردگی
• ظرفیت تخلیه مورد نیاز
• نوع هولدر راپچر دیسک
• نیاز به سیستم تشخیص پارگی
• استانداردها و الزامات پروژه

متریال راپچر دیسک

انتخاب جنس راپچر دیسک باید با توجه به شرایط فرآیندی و میزان دسترسی انجام شود. علاوه بر تحمل فشار و دما، مقاومت ماده در برابر سیال فرایندی و خوردگی سیال نیز اهمیت زیادی دارد.

بسته به کاربرد، می‌توان از استیل های زنگ نزن (پرکاربرد ترین متریال برای راپچردیسک SS316  می باشد)، آلیاژهای پایه نیکل مانند اینکونل، مونل و ... استفاده کرد.

نصب صحیح راپچر دیسک

نصب صحیح راپچر دیسک برای عملکرد مطمئن آن اهمیت زیادی دارد. جهت نصب، نوع هولدر، وضعیت سطوح آب‌بندی، هم‌محوری، نحوه بستن فلنج‌ها و شرایط مکانیکی نصب باید مطابق مشخصات سازنده رعایت شود.

نصب اشتباه، قرار دادن دیسک در جهت نامناسب، آسیب به سطح آب‌بندی، اعمال تنش بیش از حد یا عدم هم‌محوری می‌تواند باعث نشتی، تغییر شرایط عملکرد یا عملکرد نامناسب راپچر دیسک شود.

به همین دلیل، دیسک و هولدر آن باید به‌عنوان یک مجموعه مهندسی‌شده در نظر گرفته شوند.

کاربرد راپچر دیسک در صنایع

راپچر دیسک در صنایع و تجهیزات مختلف مورد استفاده قرار می‌گیرد، از جمله:

• صنایع نفت و گاز
• صنایع پتروشیمی
• صنایع شیمیایی
• نیروگاه‌ها
• مخازن تحت فشار
• خطوط لوله فرایندی
• راکتورها و تجهیزات فرآیندی
• مخازن ذخیره و فرآیندی
• تجهیزات دارای نیاز به حفاظت در برابر Overpressure
• تجهیزات دارای شرایط Vacuum

استانداردهای مرتبط با راپچر دیسک

طراحی، انتخاب و استفاده از تجهیزات حفاظت در برابر فشار می‌تواند تابع استانداردها، کدهای طراحی و مشخصات فنی پروژه باشد.

بسته به نوع تجهیز و الزامات پروژه، استانداردها و کدهای مرتبط می‌توانند شامل الزامات ASME و استانداردهای مرتبط با تجهیزات Pressure Relief در صنایع نفت و گاز مانند API باشند.

استاندارد یا Code مورد استفاده باید بر اساس مشخصات فنی پروژه، نوع تجهیز و الزامات طراحی تعیین شود.

مزایای استفاده از راپچر دیسک

• سرعت عملکرد بالا در شرایط Overpressure
• ساختار ساده
• عدم نیاز به مکانیزم پیچیده متحرک در بسیاری از طراحی‌ها
• قابلیت استفاده در سرویس‌های خورنده و فرایندهای خاص
• امکان استفاده مستقل یا در کنار شیر اطمینان
• قابلیت استفاده در محدوده متنوعی از فشار و دما

راپچر دیسک کاراجت

کاراجت در زمینه طراحی و تأمین تجهیزات مکانیکی ثابت و تجهیزات مرتبط با صنایع نفت، گاز، پتروشیمی، نیروگاهی و صنایع فرایندی فعالیت می‌کند.

راپچر دیسک باید متناسب با شرایط واقعی فرآیند انتخاب شود. نوع دیسک، فشار ترکیدگی، متریال، نوع هولدر، نوع اتصال و سایر مشخصات فنی بر اساس شرایط سرویس و الزامات پروژه بررسی می‌شوند.

برای ارائه پیشنهاد فنی و تجاری مناسب، اطلاعات فرآیندی و مشخصات فنی مورد نیاز باید در زمان استعلام ارائه شود.

برای استعلام و خرید راپچر دیسک چه اطلاعاتی لازم است؟

برای دریافت پیشنهاد فنی و قیمت راپچر دیسک، ارائه اطلاعات زیر توصیه می‌شود:

• سایز تجهیز یا خط
• فشار طراحی
• فشار کاری
• فشار ترکیدگی مورد نیاز
• دمای طراحی و دمای کاری
• نوع سیال
• فشار برگشتی
• شرایط خلأ
• متریال مورد نیاز
• استاندارد فلنج و اتصال
• تعداد مورد نیاز

در صورت وجود، ارسال Datasheet، P&ID یا اطلاعات شیر اطمینان موجود نیز می‌تواند به انتخاب دقیق‌تر راپچر دیسک کمک کند.
