سیستم های تولید خلاء کاراجت

سیستم تولید خلاء چیست؟

سیستم‌های توليد خلاء شامل تركيبی از كندانسور و اجكتور‌ می‌باشند و بكار‌گيری آن‌ها به استفاده مجدد از انرژی مازاد بخار منجر می‌گردد؛ بدين ترتيب، با توجه به ظرفيت مورد نیاز مجموعه، بعد از عبور بخار از اجكتور اوليه‌،‌ فشار داخل كندانسور كاهش يافته‌ و این موضوع منجر به كاهش فشار(ایجاد خلا) در تجهيزات بالا دستی می‌شود. بخارات بخش مكش اجكتور با بخار ورودی به نازل اجكتور مخلوط شده، پس از كندانس شدن بیشتر حجم آن در كندانسور، در مرحله دوم توسط اجكتور مكش می‌شوند و مراحل بعدی مطابق مرحله اوليه تكرار می‌شوند‌. اين تأسيسات بر حسب ظرفيت تعريف شده می‌توانند از چندين مرحله تشكيل شده باشند كه برای هر مرحله‌، فرآيند بيان شده تكرار می‌شود‌. در تمامی اين مراحل مبدل حرارتی نقش عمده‌ای ايفا می‌نمايد‌.

مبدل حرارتی از دو بخش لوله و پوسته تشكيل شده است كه بخش پوسته به سيال عامل مورد مكش متصل است و در بخش لوله مبدل، سيالی جريان دارد كه وظيفه خنک كنندگی را به عهده دارد‌. در اغلب سيستم‌های نيروگاهی اين سيال، آب می‌باشد.

کاربرد‌های سیستم تولید خلاء

 اين تجهيزات در نيروگاه‌ها به طور همزمان از دو جهت سبب افزايش كارآمدی می‌شوند‌:

1. با كاهش فشار كندانسور و افزايش ميزان تبخير سطحی كه سبب كاهش دمای آب باقيمانده می‌شود.

2. با افزايش دمای آب ورودی به بويلر كه برای توليد بخار سوپرهيت نياز به مصرف انرژی، كاهش می‌يابد.

انواع سیستم های خلاء

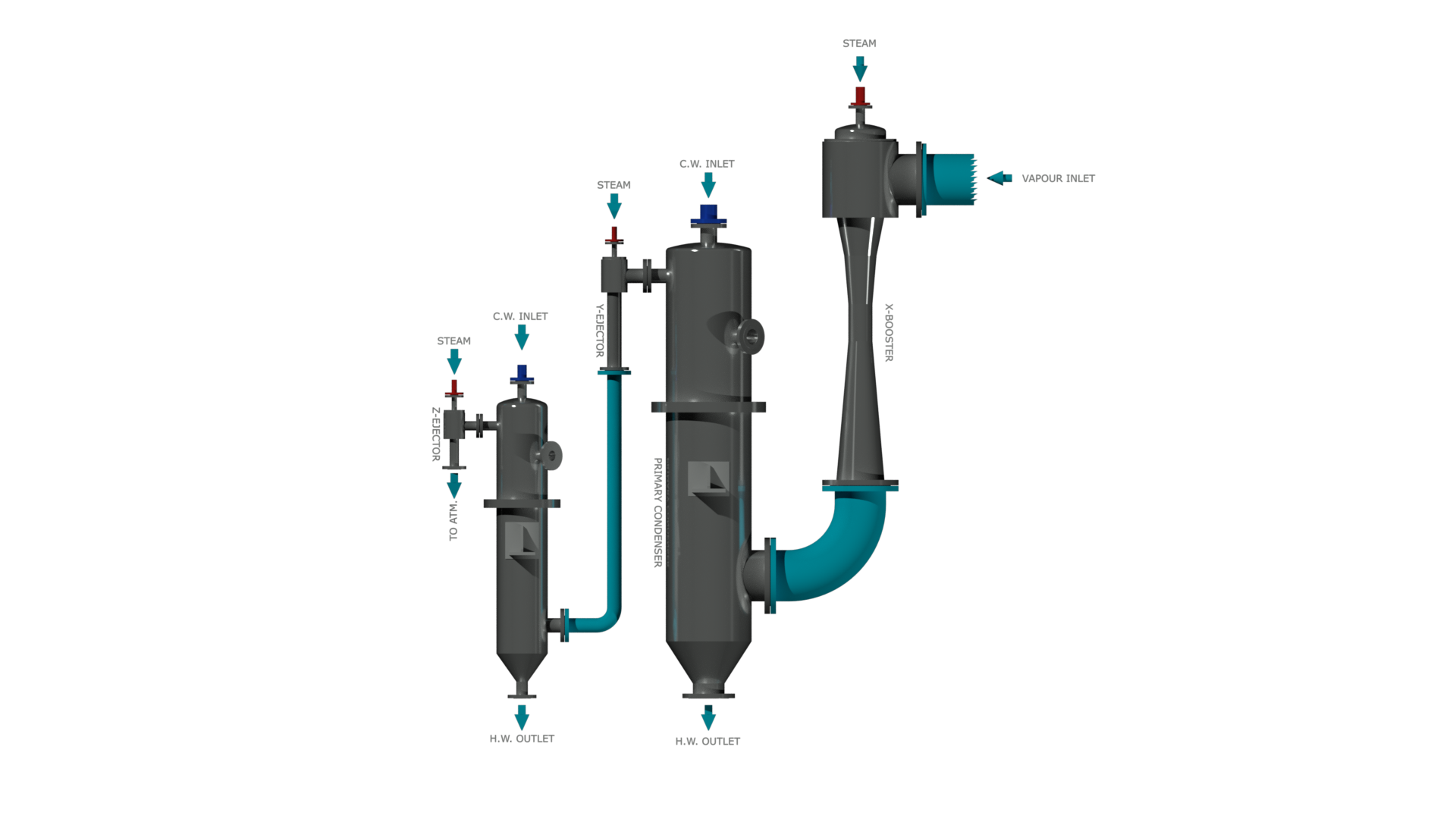

سیستم های خلاء براساس کاربرد و میزان تولید خلاء می‌توانند در انواع مختلفی طراحی و از 2 تا 5 مرحله‌ اجکتور داشته باشند.

بدلیل محدود بودن نسبت فشار تخلیه به مکش برای یک تک اجکتور، جهت دستيابي به خلأ‌هاي پايين تر، اجكتورها را به صورت سري تركيب مي‌كنند. با ترکیب چند مرحله اجکتور بخار، حتی می توان به فشارهای خلا بسیار پایین مانند mbarg 0.01 رسید. در این حالت سیستم شامل ترکیبی از چند اجکتور و کندانسور می باشد. وجود کندانسور سبب می شود تا بخار آب کندانس شده و مکش اجکتور مرحله بعد و در نتیجه مصرف بخار اجکتور مرحله قبل کاهش پیدا کند.

كندانسورهاي مورد استفاده می توانند از نوع تماس مستقيم يا سطحي باشند و با آب خنك شوند. در صورت محدوديت منابع آب از كندانسورهاي هوايي استفاده مي‌شود. در كندانسورهاي سطحي تقطير ممكن است در سمت پوسته يا لوله انجام گيرد. اين مبدل‌ها مي‌توانند داراي لوله‌هاي ثابت يا قابل تعويض باشند. در كندانسورهاي تماس مستقيم، تقطير بخارات در تماس مستقيم با آب خنك‌كن صورت مي‌گيرد. آب خنك‌كن و ميعانات حاصله با هم مخلوط مي‌شوند. براي صرفه‌جويي در مصرف آب مي‌توان آب خنك‌كن را در يك سيكل بسته چرخاند. هرگاه تماس بين سيال فرآيند و آب خنك‌كن مطلوب نباشد و يا نياز به بازيابي آن باشد از كندانسورهاي سطحي استفاده مي‌شود. در صورتيكه تخلية بخار به اتمسفر مطلوب نباشد مي‌توان پس از آخرين مرحله يك افتر-‌كندانسور نصب نمود.

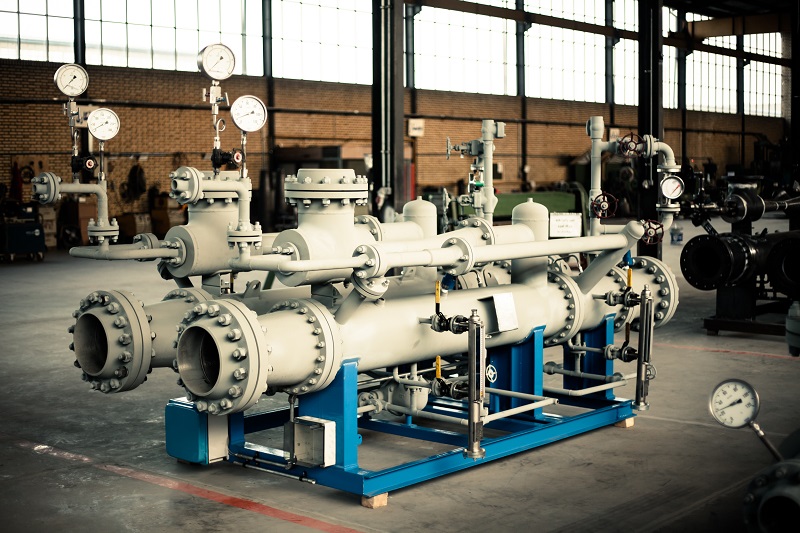

کاتالوگ وکیوم پکیج های شرکت کاراجت را می توانید از لینک زیر دانلود کنید.

سیستم تولید خلاء

همچنین شما می‌توانید با تکمیل فرم ثبت سفارش سیستم های تولید خلاء شرکت کاراجت و ارسال آن به ایمیل  commercial@karajet.com جهت ثبت سفارش اقدام نمایید.
